自定义控件

概述

“自定义控件”是一个将“负载设备的功能”封装为按钮、开关以及范围条等控件的功能。使用 Autel Robotics 或基于 MSDK 开发的移动端 App 能够识别负载设备中控件的配置信息并生成 UI 控件，方便用户快速设置负载设备的参数并控制负载设备执行指定的动作。同时， Autel Robotics 或基于 MSDK 开发的移动端 App 还能以浮窗的形式显示负载设备的状态信息。此外，用户还能根据使用需求，将负载设备的功能映射到遥控器上的预留按键上，通过使用遥控器上的预留按键，以更便捷的方式控制负载设备。

基础概念

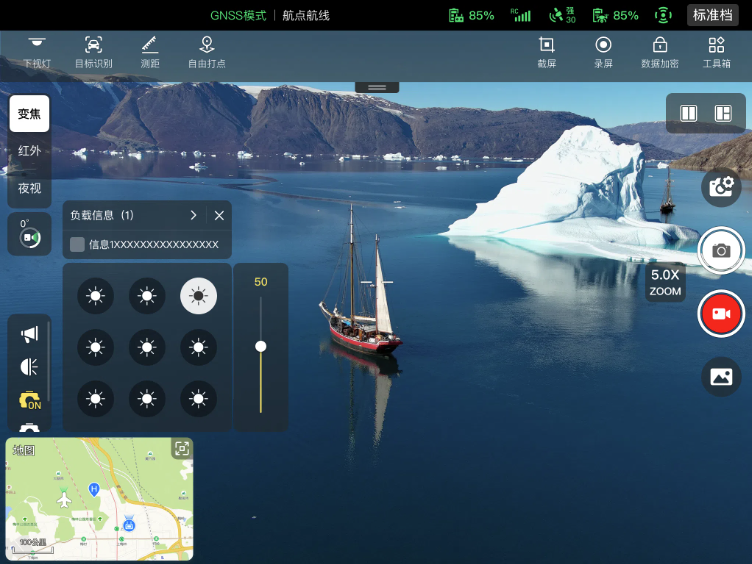

主界面的控件

动作栏控件：动作栏支持按钮、开关、范围条和选择列表四个控件类型，最多支持设置9个自定义控件。
浮窗：实时显示负载设备的状态信息。

配置界面的控件

用户在配置界面能够操作配置界面中的控件，如按钮、开关、范围条、选择列表、整型值输入框

控件配置文件

说明：
控件配置文件的路径：example/widget_file
Autel Robotics 系统语言为中文时，控件配置文件为 cn_big_screen
Autel Robotics 系统语言为英文时，控件配置文件为 en_big_screen
不同语言下的配置信息如控件编号、数量与类型等需要保持一致。

注意： 控件配置文件包含静态配置文件和控件 UI 图标，建议先在静态配置文件中配置控件属性，再设计控件图标。

配置控件属性

widget_config.json 是一个用于配置控件静态属性的文件，修改 widget_config.json 文件时，请务必严格遵守 JSON 的语法规则，否则配置文件将无法使用。

提示：
JSON 文件中的配置项被包裹在一个{}中，通过 key-value 的方式表达数据；
JSON 的 Key 必须包裹在一个双引号中，请勿丢失 Key 值的双引号；
JSON 的值只支持数字（含浮点数和整数）、字符串、Bool 值（如 true 和 false)、数组（需要包裹在[]中)和对象（需要包裹在{}中）

注意： 下述代码中 “//” 后的内容为代码注释，在实际的 JSON 配置文件请勿添加该内容。

{
    "version":  { // 自定义控件配置文件版本,用户不可更改此版本号
        "major" :  1,
        "minor" :  0
    },
    "main_interface": { // 主界面控件设置
        "floating_window": {// 浮窗配置
            "is_enable": true // 浮窗是否显示，true ：显示，false ：隐藏
        },
        "widget_list": [ // 主界面动作栏控件列表
            {
                "widget_index": 0, // 控件编号
                "widget_type": "button", // 控件类型，主界面Action控件支持 "button" : 按钮，"switch" : 开关，"range" : 范围条，"list" : 选择列表
                "widget_name": "button1", // 控件名称
                "icon_file_set":  { // 控件图标文件集
                    "icon_file_name_selected" :  "button.png", // 选中状态下控件图标文件名称
                    "icon_file_name_unselected" :  "button.png" // 未选中状态下控件图标文件名称
                }
            },
            {
                "widget_index": 1,
                "widget_type": "button",
                "widget_name": "button2",
                "icon_file_set":  {
                    "icon_file_name_selected" :  "button2.png",
                    "icon_file_name_unselected" :  "button2.png"
                }
            },
            {
                "widget_index": 2,
                "widget_type": "list",
                "widget_name": "List",
                "list_item": [
                    {
                        "item_name": "item1",
                        "icon_file_set":  {
                            "icon_file_name_selected" :  "item1.png",
                            "icon_file_name_unselected" :  "item1.png"
                        }
                    },
                    {
                        "item_name": "item2",
                        "icon_file_set":  {
                            "icon_file_name_selected" :  "item2.png",
                            "icon_file_name_unselected" :  "item2.png"
                        }
                    }
                ]
            },
            {
                "widget_index": 3,
                "widget_type": "switch",
                "widget_name": "switch1",
                "icon_file_set":  {
                    "icon_file_name_selected" :  "select.png",
                    "icon_file_name_unselected" :  "unselect.png"
                }
            },
            {
                "widget_index": 4,
                "widget_type": "scale",
                "widget_name": "scale1",
                "icon_file_set":  {
                    "icon_file_name_selected" :  "scale.png",
                    "icon_file_name_unselected" :  "scale.png"
                }
            }
        ]
    },
    "config_interface": {
        "text_input_box": { // 文本输入框
            "widget_name":"TextInputBox1", //文本输入框名称
            "placeholder_text":"Input message: ", //文本输入框占位符文本
            "is_enable":false // 文本输入框是否显示，false : 不显示，true ： 显示
        },
        "widget_list": [
            {
                "widget_index": 5,
                "widget_type": "button",
                "widget_name": "Button_5"
            },
            {
                "widget_index": 6,
                "widget_type": "scale",
                "widget_name": "Scale_6"
            },
            {
                "widget_index": 7,
                "widget_type": "input_box",
                "widget_name": "Input_Box_7",
                "int_input_box_hint": "unit:s"
            },
            {
                "widget_index": 8,
                "widget_type": "switch",
                "widget_name": "Switch_8"
            },
            {
                "widget_index": 9,
                "widget_type": "list",
                "widget_name": "List_9",
                "list_item": [
                    {
                        "item_name": "Item1"
                    },
                    {
                        "item_name": "Item2"
                    },
                    {
                        "item_name": "Item3"
                    },
                    {
                        "item_name": "Item4"
                    }
                ]
            }
        ]
    }

使用自定义控件功能

开发负载设备的自定义控件功能，需要先完成自定义控件的初始化，获取控件配置文件所在的目录，配置控件在不同系统语言下显示的配置文件，通过设置控件处理函数列表，应用自定义控件功能，最终实现自定义控件功能。

1. 控件初始化

使用“自定义控件”功能前，需要使用如下代码初始化负载设备的控件。

uavStat = UavWidget_Init();
if (uavStat != UAV_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
    USER_LOG_ERROR("UAV test widget init error, stat = {}", uavStat);
    return uavStat;
}

2. 设置控件配置信息

在开发负载设备时，需要设置控件的配置信息，如控件默认的配置文件和不同系统语言对应的控件配置文件。确保 Autel Robotics 能够获取控件的配置信息并正确地显示在 Autel Robotics 上。

设置负载设备的控件参数

    uavStat = UavWidget_RegDefaultUiConfigByDirPath(defaultWidgetPath.c_str());
    if (uavStat != UAV_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
        USER_LOG_ERROR("UavWidget_RegDefaultUiConfigByDirPath failed, stat = {}", uavStat);
    } else {
        USER_LOG_INFO("UavWidget_RegDefaultUiConfigByDirPath succeeded, path = {}", defaultWidgetPath);
    }

    uavStat = UavWidget_RegUiConfigByDirPath(UAV_MOBILE_APP_LANGUAGE_ENGLISH,
                                           UAV_MOBILE_APP_SCREEN_TYPE_BIG_SCREEN,
                                           englishBigScreenPath.c_str());
    if (uavStat != UAV_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
        USER_LOG_ERROR("UavWidget_RegUiConfigByDirPath failed, stat = {}", uavStat);
    } else {
        USER_LOG_INFO("UavWidget_RegUiConfigByDirPath succeeded, language = ENGLISH, screen = BIG_SCREEN, path = {}",
                englishBigScreenPath);
    }

    uavStat = UavWidget_RegUiConfigByDirPath(UAV_MOBILE_APP_LANGUAGE_CHINESE,
                                           UAV_MOBILE_APP_SCREEN_TYPE_BIG_SCREEN,
                                           chineseBigScreenPath.c_str());
    if (uavStat != UAV_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
        USER_LOG_ERROR("UavWidget_RegUiConfigByDirPath failed, stat = {}", uavStat);
    } else {
        USER_LOG_INFO("UavWidget_RegUiConfigByDirPath succeeded, language = CHINESE, screen = BIG_SCREEN, path = {}",
                chineseBigScreenPath);
    }

3. 注册控件处理函数列表

通过 UavWidget_RegHandlerList 接口注册负载设备的某项功能和对应的控件参数，将负载设备的功能绑定到指定的控件上。

uavStat = UavWidget_RegHandlerList(s_widgetHandlerList, s_widgetHandlerListCount);
    if (uavStat != UAV_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
        USER_LOG_ERROR("UAV test widget register handler list error, stat = {}", uavStat);
    }
